2000年8月16日
台車が完成したところで、いよいよボディの製作に入ります。
まずは図面資料のトレースから行います。
私の場合は最初にVectorWorks(MiniCAD)で大体の形をトレースします。
スケール1/80で大体A4サイズに収まります。

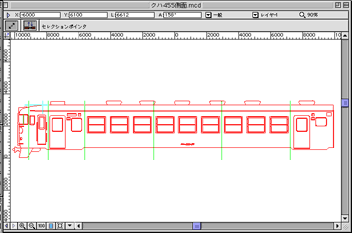

VectorWorksでトレースした前面と側面。
これが大きさの雛形となります。
次にイラストレーターで出来るだけ精密にトレースしていきます。
イラストレーターでトレースしたところ。
これがテンプレートとなります。
トレース作業が出来たら、まずはVectorWorksのファイルをStrataに書き出して雛形の雛形を作ります。
そのファイルに、イラストレータのファイルを読み込んで大きさを拡大して調整し、1/1の大きさにしていきます。これでテンプレートが完成します。

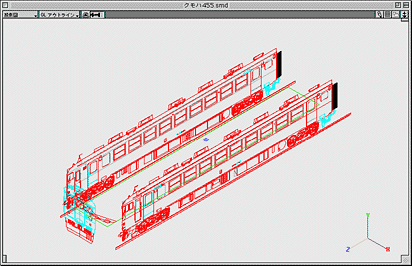

テンプレートを配置したところ
テンプレートをガイドに、ボディ形状を作成していきます。

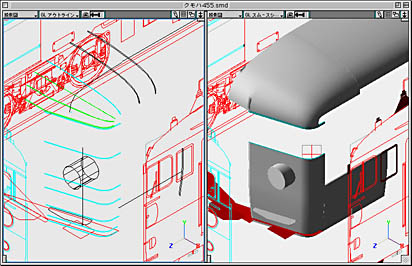

先頭部分のボディ形状を作成したところ
ボディ形状を資料写真を参考に微修正していき、形を整えていきます。
形状が決まったら、おでこの列車種別サボをモデリングします。 |
